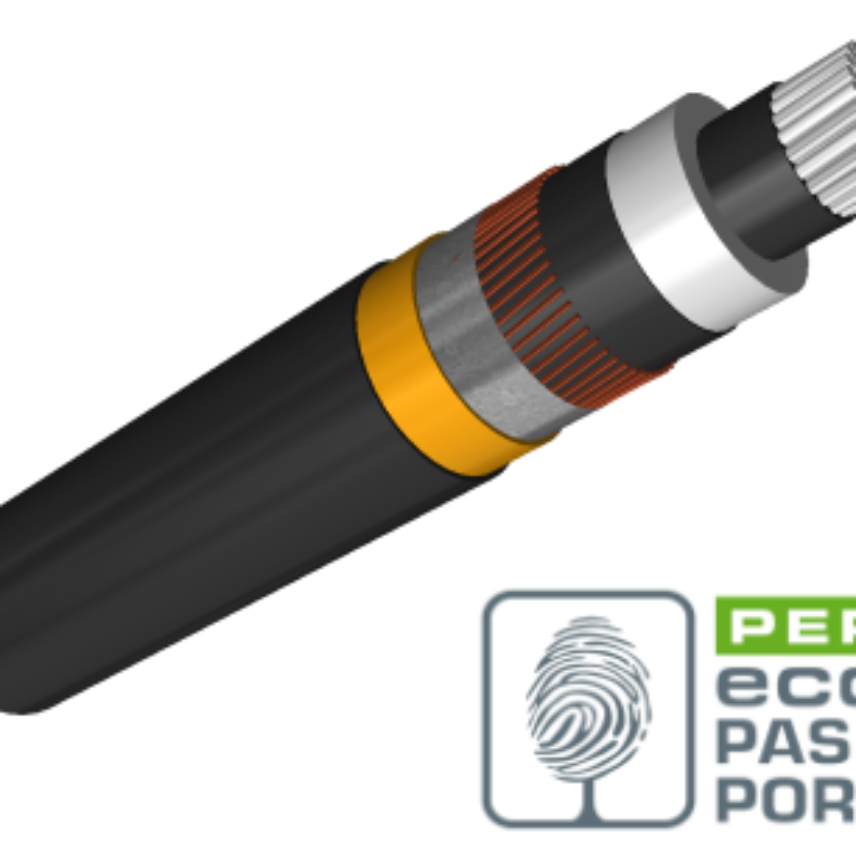

CU MV33 1C 400^# 4.5 PVC MDPE
CU MV33 1C 400^# 4.5 PVC MDPE
铜芯，33kV，1x400，金属屏蔽短路电流4.5kA，PVC+MDPE复合护套
更多内容- Nexans ref. : XNMP28JMM01CXAA
- EAN : 96941658690196
Description
Description
Standards
-
ProductAS/NZS 1429.1; IEC 60228; IEC 60502-2
结构
电缆结构：
- 紧压绞合圆形导体
- 导体屏蔽
- 绝缘
- 绝缘屏蔽
- 铜丝屏蔽
- PVC护套
- MDPE护套
Characteristics
Characteristics
结构特性
结构特性
外护套
PVC/HDPE
导体材料
铜
导体类型
Stranded compacted
屏蔽
铜丝
绝缘
XLPE
尺寸特性
尺寸特性
Diameter over screen
43.86 mm
Nominal Duct Diameter Trefoil Single Way
80 mm
Nominal Duct Diameter in Single Way
200 mm
导线截面
400 mm²
导线直径
23.2 mm
屏蔽截面
30.29 mm²
屏蔽电线数(nb x mm Ø)
标称外径
41.8 mm
标称绝缘厚度
8.0 mm
绝缘外径
40.2 mm
近似重量
510.6 kg/100m
电气特性
电气特性
20°C时导体的最大直流电阻
0.047 Ohm/km
90°C时交流电导体阻抗－三角形敷设
0.0625 Ohm/km
90°C时交流电导体阻抗－平面敷设
0.0625 Ohm/km
Capacitance (All Main Cores - Screen)
0.303 µF / km
Charging current per phase
1.64 A/km
Dielectric loss per phase
125 W/km
Inductive reactance at 50Hz - flat touching
0.115 Ohm/km
Inductive reactance at 50Hz - trefoil
0.132 Ohm/km
Inductive reactance at 50Hz and 90°C flat spaced
0.193 Ohm/km
Insulation resistance at 20°C
8800 MOhm.km
Maximum electric stress
2.99 kV/mm
Permissible short circuit current conductor 1s
57.2 kA
Permissible short circuit current screen 1s
4.5 kA
Zero sequence reactance at 50HZ
0.0565 Ohm/km
Zero sequence resistance at 20°C
0.317 Ohm/km
屏蔽电阻
0.586 Ohm/km
额定电压Uo/U
19 / 33 (36) kV
机械特性
机械特性
最大牵引力
20 kN
使用特性
使用特性
最小弯曲半径 - 安装
900 mm
最小弯曲半径 - 工作
600 mm
