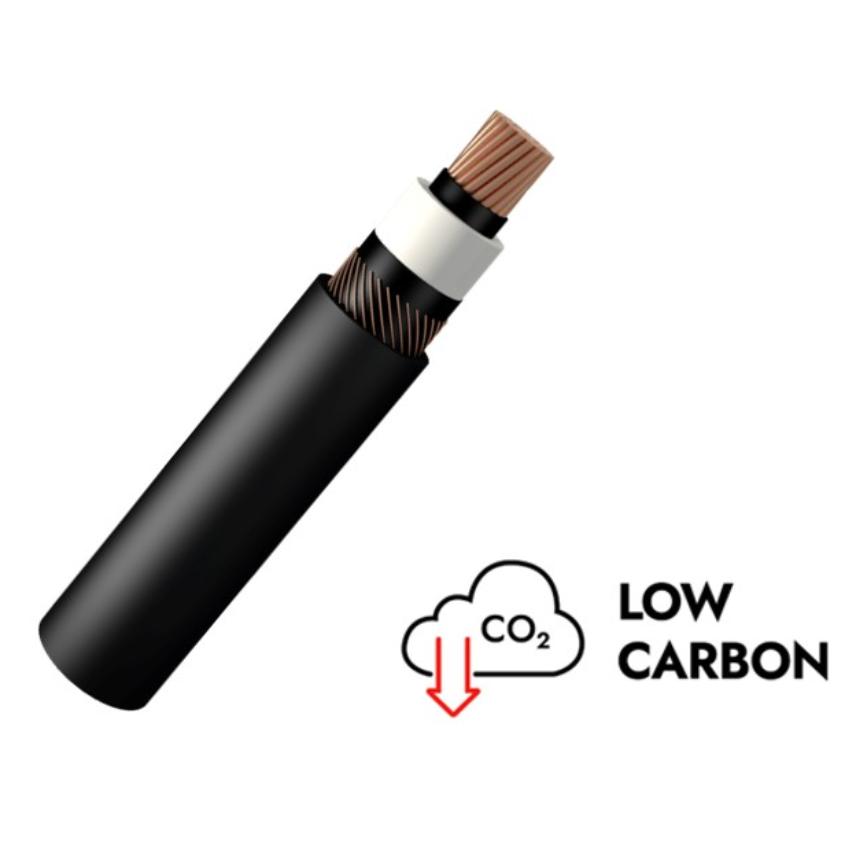

8.7/10kV单芯铜芯电缆
CU/XLPE/CWS/LSOH IEC60502 Cat C Copper-8.7/10kV-1X300
Nexans ref. 2031286409135
- 包装: 定长裁切 (米)
- 导线直径: 20.5 mm
- 屏蔽电线数(nb x mm Ø): 44 x 0.85 mm Ø
- 标称外护套厚度: 2.2 mm
- 外径: 39.4 mm
- 近似重量: 376.6 kg/100m
- 20°C时导体的最大直流电阻: 0.0601 Ohm/km
- 90°C时交流电导体阻抗－三角形敷设: 0.0779 Ohm/km
- Permissible short circuit current conductor 1s: 42.9 kA
- Permissible short circuit current screen 1s: 6.2 kA
CU/XLPE/CWS/LSOH IEC60502 Cat C Copper-8.7/10kV-1X400
Nexans ref. 2031286409136
- 包装: 定长裁切 (米)
- 导线直径: 23.2 mm
- 屏蔽电线数(nb x mm Ø): 44 x 0.85 mm Ø
- 标称外护套厚度: 2.3 mm
- 外径: 42.3 mm
- 近似重量: 470.7 kg/100m
- 20°C时导体的最大直流电阻: 0.047 Ohm/km
- 90°C时交流电导体阻抗－三角形敷设: 0.0616 Ohm/km
- Permissible short circuit current conductor 1s: 57.2 kA
- Permissible short circuit current screen 1s: 6.2 kA
CU/XLPE/CWS/LSOH IEC60502 Cat C Copper-8.7/10kV-1X70
Nexans ref. 2031286409129
- 包装: 定长裁切 (米)
- 导线直径: 9.7 mm
- 屏蔽电线数(nb x mm Ø): 29 x 0.85 mm Ø
- 标称外护套厚度: 1.8 mm
- 外径: 27.6 mm
- 近似重量: 127.9 kg/100m
- 20°C时导体的最大直流电阻: 0.268 Ohm/km
- 90°C时交流电导体阻抗－三角形敷设: 0.342 Ohm/km
- Permissible short circuit current conductor 1s: 10 kA
- Permissible short circuit current screen 1s: 5.4 kA
Description
Description
Standards
-
ProductIEC 60228; IEC 60502-2
-
TestIEC 60332-3-24 Cat.C; IEC 60754-1; IEC 60754-2; IEC 61034
应用范围
适用于变电站变压器馈线、城市及厂区中压配电；可电缆沟、桥架、室内隧道敷设，适配人员密集建筑、地下管网等对低烟、无卤阻燃有要求的供电场景。
电缆结构
导体 ：紧压圆形绞合2类铜导体，符合IEC 60228
导体屏蔽：挤压半导电导体屏蔽料，符合 IEC 60502-2
绝缘：挤压XLPE绝缘料，符合 IEC 60502-2.
绝缘屏蔽 :挤压半导电导体屏蔽料，符合 IEC 60502-2
金属屏蔽(铜丝):绝缘屏蔽层外螺旋绕包一层退火软铜丝，再重叠绕包一层合适的包带。
外护套：挤压LSOH ST8符合 IEC 60502-2, 护套颜色：黑色
应用条件
额定电压, U0/U(Um), kV: 8.7/10 (12)
运行温度, 静态, ℃:-15~60
电缆安装时的最低温度, ℃:0
电缆导体长期最高允许工作温度, ℃:90
短路时(最长持续时间不超过5s)电缆导体最高温度不超过 ℃:250
电缆敷设时允许的最小弯曲半径::23D
Characteristics
Characteristics
结构特性
结构特性
导体类型
圆形紧压绞和
导体材料
铜
内半导体材料
XLPE-SC
绝缘
XLPE
外半导体材料
Extruded strippable
屏蔽
铜丝
外护套
LS0H thermoplastic
尺寸特性
尺寸特性
标称绝缘厚度
4.5 mm
电气特性
电气特性
Voltage for partial discharge test
15.1 kV
Resources
Resources
Selling & delivery Information
Marking on the outer surface of the sheath, along one line, for example as below:
NEXANS ELECTRIC CABLE CU/XLPE/CWS/LSOH 8.7/10kV 1C×400SQMM TO IEC 60502-2/IEC 60332-3-24
