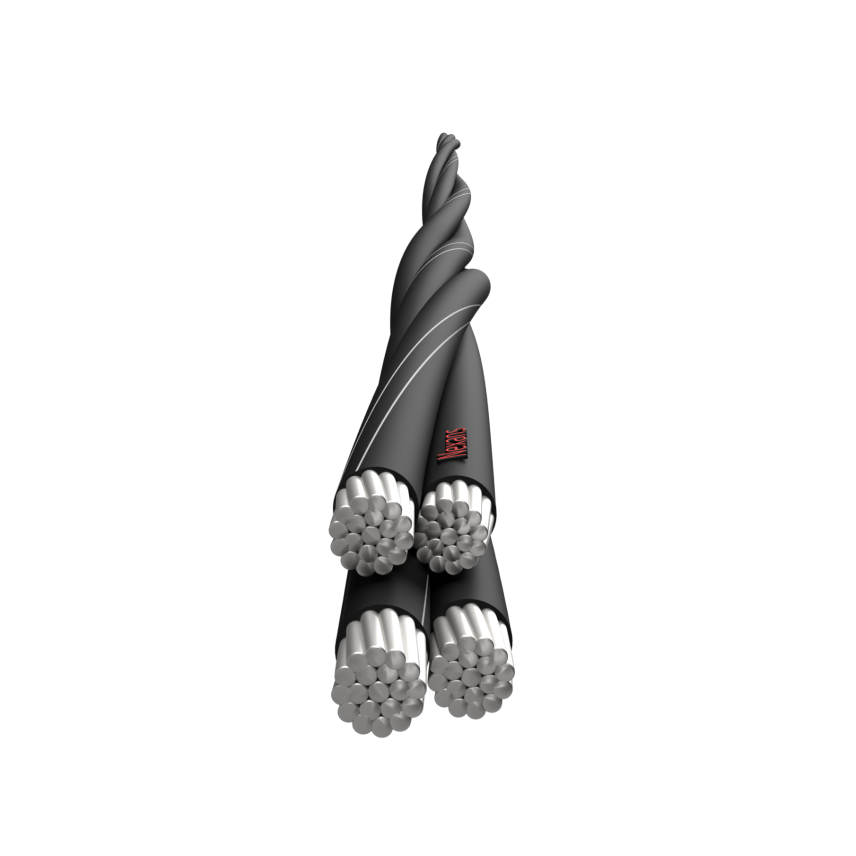

铝芯架空捆绑电缆（ABC）
AL AERIAL ABC/LV 4X 25^
Nexans ref. XDAB17N2004AALP
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 25 mm²
- 导线直径: 5.99 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 21.1 mm
- 近似重量: - kg/m
- 最小断裂负载: - kN
AL AERIAL ABC/LV 4X120^
Nexans ref. XDAB23AA004AALP
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 120 mm²
- 导线直径: 12.9 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 39.8 mm
- 近似重量: - kg/m
- 最小断裂负载: - kN
AL AERIAL ABC/LV 2X 95^+1P16^
Nexans ref. XDAB22AAP02AALL
- 包装: Cut to length (米)
- 引示线:
- 芯线数: 2
- 导线截面: 95 mm²
- 导线直径: 11.4 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 33.8 mm
- 近似重量: - kg/m
- 最小断裂负载: - kN
AL AERIAL ABC/LV 4X150^
Nexans ref. XDAJ31AA004AALP
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 150 mm²
- 导线直径: 14.2 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 42.7 mm
- 近似重量: - kg/m
- 最小断裂负载: - kN
AL AERIAL ABC/LV 4×120^ + 1P16^
Nexans ref. XDAB23AAP04AALP
- 包装: Cut to length (米)
- 引示线:
- 芯线数: 2
- 导线截面: 120 mm²
- 导线直径: 12.9 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 39.7 mm
- 近似重量: - kg/m
- 最小断裂负载: - kN
AL AERIAL ABC: LV 2X 25^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 25 mm²
- 导线直径: 5.99 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 18.4 mm
- 近似重量: 0.2 kg/m
- 最小断裂负载: 7 kN
AL AERIAL ABC: LV 2X 35^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 35 mm²
- 导线直径: 6.9 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 20.6 mm
- 近似重量: 0.26 kg/m
- 最小断裂负载: 9.8 kN
AL AERIAL ABC: LV 2X 50^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 50 mm²
- 导线直径: 8.05 mm
- 绝缘厚度: 1.5 mm
- Nominal overall diameter: 23.8 mm
- 近似重量: 0.35 kg/m
- 最小断裂负载: 14 kN
AL AERIAL ABC: LV 2X 95^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 95 mm²
- 导线直径: 11.4 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 31.8 mm
- 近似重量: 0.68 kg/m
- 最小断裂负载: 26.6 kN
AL AERIAL ABC: LV 4X 95^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 2
- 导线截面: 95 mm²
- 导线直径: 11.4 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 38.4 mm
- 近似重量: 1.35 kg/m
- 最小断裂负载: 53.2 kN
AL AERIAL ABC: LV 3X 35^
Nexans ref.
- 引示线: 无
- 芯线数: 3
- 导线截面: 35 mm²
- 导线直径: 6.9 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 22.2 mm
- 近似重量: 0.39 kg/m
- 最小断裂负载: 14.7 kN
AL AERIAL ABC: LV 4X 35^+1P 16^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 16 mm²
- 芯线数: 4
- 导线截面: 35 mm²
- 导线直径: 6.9 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 25.4 mm
- 近似重量: 0.61 kg/m
- 最小断裂负载: - kN
AL AERIAL ABC: LV 4X 95^+2P 16^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 16mm² (x2)
- 芯线数: 4
- 导线截面: 95 mm²
- 导线直径: 11.4 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 39.1 mm
- 近似重量: 1.5 kg/m
- 最小断裂负载: - kN
AL AERIAL ABC: LV 4X 70^+1P 16^
Nexans ref.
- 引示线: 16 mm²
- 芯线数: 4
- 导线截面: 70 mm²
- 导线直径: 8.05 mm
- 绝缘厚度: 1.5 mm
- Nominal overall diameter: 33.3 mm
- 近似重量: 1.05 kg/m
- 最小断裂负载: - kN
AL AERIAL ABC: LV 4X 95^+1P 16^
Nexans ref.
- 引示线: 16 mm²
- 芯线数: 4
- 导线截面: 95 mm²
- 导线直径: 11.4 mm
- 绝缘厚度: 1.7 mm
- Nominal overall diameter: 39.1 mm
- 近似重量: 1.44 kg/m
- 最小断裂负载: - kN
AL AERIAL ABC: LV 4X 25^
Nexans ref.
- 引示线: 无
- 芯线数: 4
- 导线截面: 25 mm²
- 导线直径: 5.99 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 22.2 mm
- 近似重量: 0.4 kg/m
- 最小断裂负载: 14 kN
AL AERIAL ABC: LV 4X 35^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 4
- 导线截面: 35 mm²
- 导线直径: 6.9 mm
- 绝缘厚度: 1.3 mm
- Nominal overall diameter: 24.9 mm
- 近似重量: 0.52 kg/m
- 最小断裂负载: 19.6 kN
AL AERIAL ABC: LV 4X 50^
Nexans ref.
- 包装: Cut to length (米)
- 引示线: 无
- 芯线数: 4
- 导线截面: 50 mm²
- 导线直径: 8.05 mm
- 绝缘厚度: 1.5 mm
- Nominal overall diameter: 28.7 mm
- 近似重量: 0.7 kg/m
- 最小断裂负载: 28 kN
AL AERIAL ABC: LV 4X 70^
Nexans ref.
- 引示线: 无
- 芯线数: 4
- 导线截面: 70 mm²
- 导线直径: 9.69 mm
- 绝缘厚度: 1.5 mm
- Nominal overall diameter: 32.8 mm
- 近似重量: 0.96 kg/m
- 最小断裂负载: 39.2 kN
Description
Description
Standards
-
ProductAS/NZS 3560.1
应用场景
架空捆绑电缆适用于居民区及乡村地区，可降低林火隐患。电缆采用交联聚乙烯（XLPE）绝缘层，添加高含量炭黑以提升耐紫外线性能。该产品兼具运行可靠、使用安全、安装成本低的优势；但因自重较大，仅适用于短跨距敷设场景。
Note
- Coefficient of linear expansion 23.0 x 10-6/°C.
a. Modulus of elasticity 59 GPa up to and including 50mm² and 56 GPa for conductors above 50mm².
Current ratings are based on an ambient remperature of 30ºC, a maximum conductor temperature of 80ºC, wind speed of 1 m/s and intensity of solar radiation 1000 w/m².
Characteristics
Characteristics
结构特性
结构特性
导体材料
铝
绝缘
XLPE
电气特性
电气特性
额定电压Uo/U
0.6/ 1 (1.2) kV
使用特性
使用特性
抗UV
是
最高工作温度
80 °C
