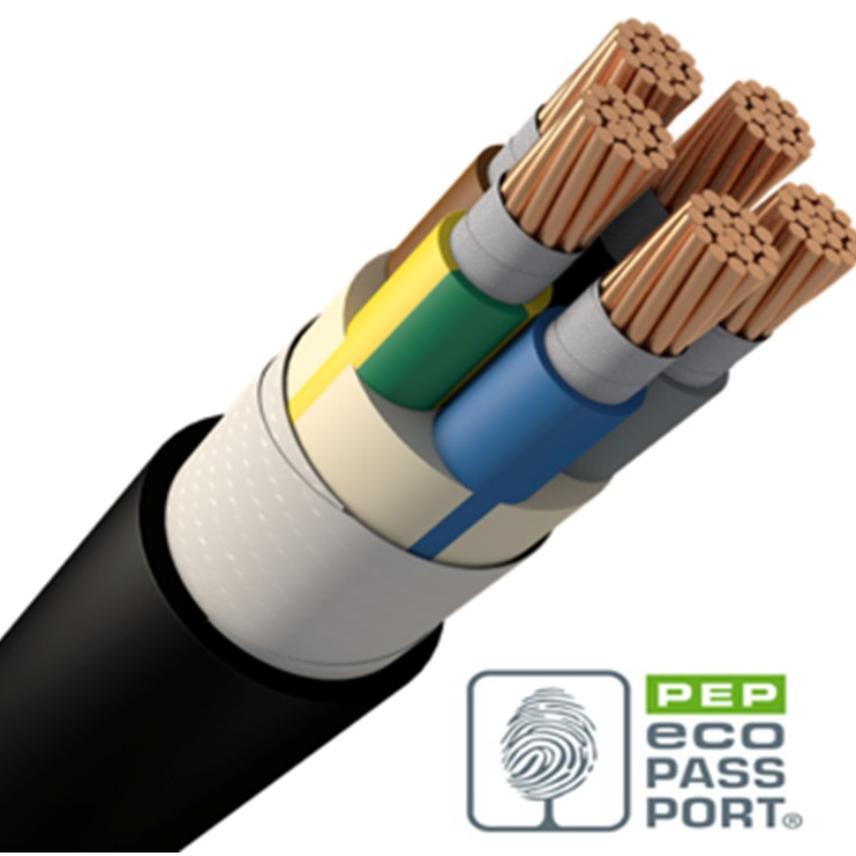

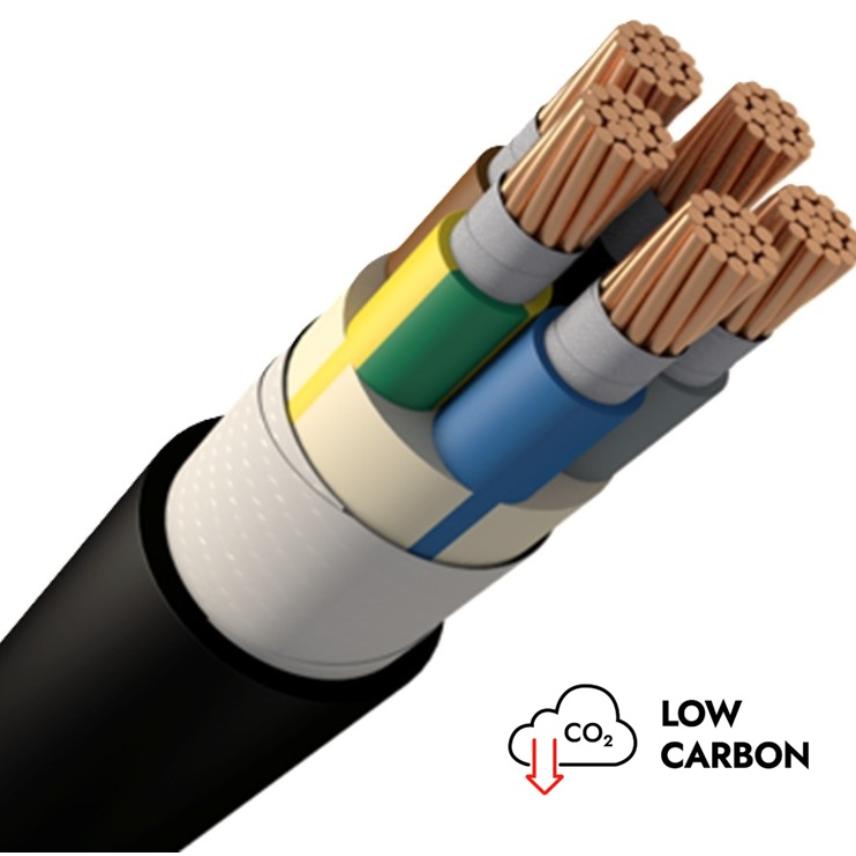

铜芯XLPE绝缘电力电缆
CU/XLPE/LSOH Cca 0.6/1kV 4×120 Recycled copper
Nexans ref. 3031286304195
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 120 mm²
- 典型导体直径: 12.3 mm
- 标称外护套厚度: 2.3 mm
- 标称绝缘厚度: 1.2 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×150 Recycled copper
Nexans ref. 3031286304196
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 150 mm²
- 典型导体直径: 13.9 mm
- 标称外护套厚度: 2.4 mm
- 标称绝缘厚度: 1.4 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×185 Recycled copper
Nexans ref. 3031286304197
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 185 mm²
- 典型导体直径: 15.3 mm
- 标称外护套厚度: 2.6 mm
- 标称绝缘厚度: 1.6 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×240 Recycled copper
Nexans ref. 3031286304198
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 240 mm²
- 典型导体直径: 17.2 mm
- 标称外护套厚度: 2.8 mm
- 标称绝缘厚度: 1.7 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×300 Recycled copper
Nexans ref. 3031286304199
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 300 mm²
- 典型导体直径: 19.6 mm
- 标称外护套厚度: 3.0 mm
- 标称绝缘厚度: 1.8 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×35 Recycled copper
Nexans ref. 3031286304191
- 包装: m (米)
- 导体形状: 圆形绞和
- 中性线截面: 35 mm²
- 典型导体直径: 7 mm
- 标称外护套厚度: 1.8 mm
- 标称绝缘厚度: 0.9 mm
- 阻燃: IEC/EN 60332-3-24
CU/XLPE/LSOH Cca 0.6/1kV 4×400 Recycled copper
Nexans ref. 3031286304200
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 400 mm²
- 典型导体直径: 22.2 mm
- 标称外护套厚度: 3.3 mm
- 标称绝缘厚度: 2.0 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×50 Recycled copper
Nexans ref. 3031286304192
- 包装: m (米)
- 导体形状: 圆形绞和
- 中性线截面: 50 mm²
- 典型导体直径: 8.3 mm
- 标称外护套厚度: 1.9 mm
- 标称绝缘厚度: 1.0 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×70 Recycled copper
Nexans ref. 3031286304193
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 70 mm²
- 典型导体直径: 9.1 mm
- 标称外护套厚度: 2.0 mm
- 标称绝缘厚度: 1.1 mm
- 阻燃: IEC 60332-3-24 (cat C)
CU/XLPE/LSOH Cca 0.6/1kV 4×95 Recycled copper
Nexans ref. 3031286304194
- 包装: m (米)
- 导体形状: 扇形绞和
- 中性线截面: 95 mm²
- 典型导体直径: 11.1 mm
- 标称外护套厚度: 2.1 mm
- 标称绝缘厚度: 1.1 mm
- 阻燃: IEC 60332-3-24 (cat C)
Description
Description
Standards
-
Product2014/68/EU; EN 50575; IEC 60502-1
-
TestIEC 60332-3-22; IEC 60332-3-23; IEC 60332-3-24 Cat.C; IEC 60754-1; IEC 60754-2; IEC 61034
应用
适用于输配电系统。
主要应用于人口密集区域的室内场所及存在火灾风险的公共场所（如酒店、学校、高层建筑、医院、数据中心、机场、办公楼等）。
此外，它们也适用于石化行业（如炼油区、化工厂等）。
产品结构
导体
- 光亮退火铜导体符合IEC 60228标准要求
绝缘
- 挤制XLPE 绝缘料符合IEC 60502-1标准要求
芯线标识
- 1 芯：本色
- 2芯：棕，蓝
- 3芯：棕，黑，灰
棕，蓝，黄/绿
- 4芯：棕，黑，灰，蓝
棕，黑，灰，黄/绿
- 5芯：棕，黑，灰，蓝，黄/绿
- 5芯以上白色绝缘数字标识
成缆及填充（如需要）
- 电缆线芯非吸湿性材料密实填充并采用合适的包带捆扎。
外护套
- 无卤低烟阻燃聚烯烃护套料
颜色：黑色
其他要求
可选特性 ：
耐紫外光符合UL 1581 第1200部分
耐油满足70℃ 4小时要求
防鼠防蚁
Electrical performance NEXANS 0.6/1kV CU/XLPE/PVC Power cable
| No of cores and nominal cross section area N × mm²] |
Max.Conductor resistance DC at 20℃ Max. [Ω/km] |
Voltage test [kV/5min] |
|---|---|---|
| 1.5 | 12.1 | 3.5 |
| 2.5 | 7.41 | 3.5 |
| 4 | 4.61 | 3.5 |
| 6 | 3.08 | 3.5 |
| 10 | 1.83 | 3.5 |
| 16 | 1.15 | 3.5 |
| 25 | 0.727 | 3.5 |
| 35 | 0.524 | 3.5 |
| 50 | 0.387 | 3.5 |
| 70 | 0.268 | 3.5 |
| 95 | 0.193 | 3.5 |
| 120 | 0.153 | 3.5 |
| 150 | 0.124 | 3.5 |
| 185 | 0.0991 | 3.5 |
| 240 | 0.0754 | 3.5 |
| 300 | 0.0601 | 3.5 |
| 400 | 0.0470 | 3.5 |
| 500 | 0.0366 | 3.5 |
| 630 | 0.0283 | 3.5 |
| 800 | 0.0221 | 3.5 |
| 1000 | 0.0176 | 3.5 |
| 1200 | 0.0151 | 3.5 |
Characteristics
Characteristics
结构特性
结构特性
导体材料
铜
导线柔软度
Class 2
绝缘
XLPE
填充物/内护套材料
是
With smaller neutral conductor
无
外护套
Low smoke, zero halogen thermoplastic compound
有绿/黄芯线
无
尺寸特性
尺寸特性
Earth conductor cross section
0 mm²
电气特性
电气特性
测试电压
4 kV
额定电压Uo/U
0.6 / 1 kV
使用特性
使用特性
操作温度，范围
-15 ... 90 °C
敷设时弯曲系数
15 (xD)
最低安装温度
-10 °C
最高工作温度
90 °C
芯线最高静止温度
90 °C
消防安全特性
消防安全特性
无卤
IEC 60754-2
气体毒性
IEC 61034, IEC 60754-2
气体腐蚀性
低 IEC 60754-2
Resources
Resources
Selling & delivery Information
标识
油墨喷印印字内容
NEXANS CU/XLPE/LSOH 0.6/1kV 4 × 400mm2 CE YY Cca-s1a,d0,a1 YYYY ****M
